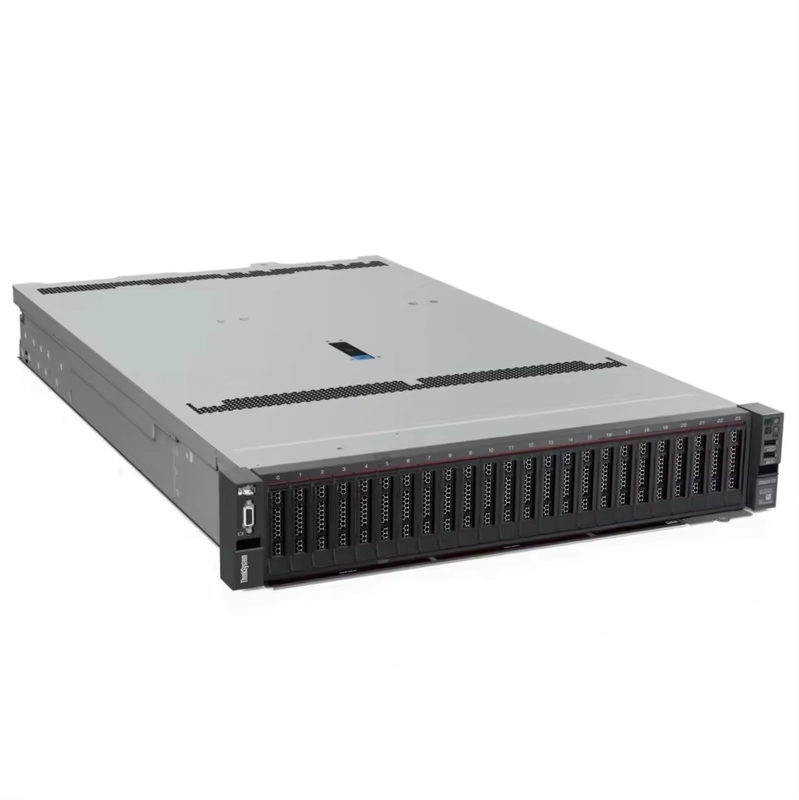

Lenovo ThinkSystem SR655 V3 2U Server mit AMD EPYC 9004 Genua-Prozessor

Komponenten

Spezifikation

Maschinentypen

7D9F - 1 Jahr Garantie
7D9E - 3 Jahre Garantie

Formfaktor

2U-Rack.

Prozessor

Ein AMD EPYC 9004 Series Prozessor (ehemals Codename "Genoa"). Unterstützte Prozessoren bis zu 128 Kernen, Kerngeschwindigkeiten von bis zu 4,1
GHz und TDP-Werte von bis zu 360W. Unterstützt PCIe 5.0 für Hochleistungs-I/O.

Speicher

12 DIMM-Steckplätze. Der Prozessor verfügt über 12 Speicherkanäle mit 1 DIMM pro Kanal (DPC). Lenovo TruDDR5 RDIMMs, 3DS RDIMMs und 9x4
RDIMMs werden unterstützt, bis zu 4800 MHz

Maximaler Speicher

Bis zu 3 TB mit 12x 256 GB 3DS RDIMMs

Speicherschutz

ECC, SDDC, Patrol/Demand Scrubbing, Bounded Fault, DRAM Address Command Parity with Replay, DRAM Uncorrected ECC Error Retry,
On-die ECC, ECC Error Check and Scrub (ECS), Post Package Repair

Festplattenlaufwerksschächte

Bis zu 20x 3,5-Zoll- oder 40x 2,5-Zoll-Hot-Swap-Laufwerksschächte:
* Frontschächte können 3,5-Zoll (8 oder 12 Schächte) oder 2,5-Zoll (8, 16 oder 24 Schächte) sein
* Mittlere Schächte können 3,5-Zoll (4 Schächte) oder 2,5-Zoll (8 Schächte) sein
* Hintere Schächte können 3,5-Zoll (2 oder 4 Schächte) oder 2,5-Zoll (4 oder 8 Schächte) sein
* Kombinationen aus SAS/SATA, NVMe oder AnyBay (unterstützt SAS, SATA oder NVMe) sind verfügbar

Der Server unterstützt auch diese Laufwerke für OS-Boot oder Laufwerksspeicher:
* Zwei 7-mm-Laufwerke auf der Rückseite des Servers (optionales RAID)
* Internes M.2-Modul, das bis zu zwei M.2-Laufwerke unterstützt (optionales RAID)

Weitere Informationen finden Sie unter Speicherkonfigurationen.

Maximaler interner Speicher

 * 2,5-Zoll-Laufwerke: * 1228,8 TB mit 40x 30,72 TB 2,5-Zoll-SAS/SATA-SSDs
* 983,04 TB mit 32x 30,72 TB 2,5-Zoll-NVMe-SSDs
* 96 TB mit 40x 2,4 TB 2,5-Zoll-HDDs


* 3,5-Zoll-Laufwerke: * 440 TB mit 20x 22 TB 3,5-Zoll-HDDs
* 307,2 TB mit 20x 15,36 TB 3,5-Zoll-SAS/SATA-SSDs
* 153,6 TB mit 12x 12,8 TB 3,5-Zoll-NVMe-SSDs

Speichercontroller

 * Bis zu 16x Onboard-SATA-Ports (kein RAID)
* Bis zu 12x Onboard-NVMe-Ports (kein RAID)
* NVMe Retimer Adapter (PCIe 4.0 oder PCIe 5.0)
* NVMe Switch Adapter (PCIe 4.0)
* 12 Gb SAS/SATA RAID-Adapter * 8, 16 oder 32 Ports
* Bis zu 8 GB Flash-Backed-Cache
* PCIe 4.0 oder PCIe 3.0 Host-Schnittstelle


* 12 Gb SAS/SATA HBA (kein RAID) * 8-Port und 16-Port
* PCIe 4.0 oder PCIe 3.0 Host-Schnittstelle

Netzwerkschnittstellen

Dedizierter OCP 3.0 SFF-Steckplatz mit PCIe 4.0 x16 Host-Schnittstelle, entweder auf der Rückseite des Servers (von hinten zugänglich) oder auf der Vorderseite
des Servers (von vorne zugänglich). Unterstützt eine Vielzahl von 2-Port- und 4-Port-Adaptern mit 1GbE-, 10GbE- und 25GbE-Netzwerkverbindungen.
Ein Port kann optional mit dem XClarity Controller 2 (XCC2) Management-Prozessor für Wake-on-LAN- und NC-SI-Unterstützung geteilt werden.
Zusätzliche PCIe-Netzwerkadapter werden in PCIe-Steckplätzen unterstützt.

PCI-Erweiterungssteckplätze

Bis zu 10x PCIe-Steckplätze insgesamt (entweder 10x hinten oder 6x hinten + 2x vorne) sowie ein Steckplatz, der dem OCP-Adapter gewidmet ist (hinten oder vorne).
2,5-Zoll-Laufwerkskonfigurationen unterstützen auch einen zusätzlichen internen Schacht für einen verkabelten RAID-Adapter oder HBA.
Rückseite: Bis zu 10x PCIe-Steckplätze sowie ein Steckplatz, der dem OCP-Adapter gewidmet ist. Steckplätze sind entweder PCIe 5.0 oder 4.0, abhängig von der Riser-
Auswahl und der Auswahl der hinteren Laufwerksschächte. OCP-Steckplatz ist PCIe 4.0.
Steckplätze werden mit drei Riser-Karten konfiguriert. Riser 1 (Steckplätze 1-3) und Riser 2 (Steckplätze 4-6) werden in Steckplätzen im System
Board installiert, Riser 3 (Steckplätze 7-8) und Riser 4 (9-10) werden an Ports auf dem Systemboard angeschlossen. Eine Vielzahl von Riser-Karten ist verfügbar. Siehe
die I/O-Erweiterung für Details.
Vorderseite: Der Server unterstützt Steckplätze auf der Vorderseite des Servers (Konfigurationen mit bis zu 16 Laufwerksschächten) als Alternative zur Rückseite
Steckplätze in Riser 3 (und Riser 4). Frontsteckplätze sind 2x PCIe x16 Full-Height Half-Length Steckplätze plus 1x OCP-Steckplatz. OCP-Steckplatz ist PCIe 4.0.
Intern: Für 2,5-Zoll-Frontlaufwerkskonfigurationen unterstützt der Server die Installation eines RAID-Adapters oder HBA in einem dedizierten
Bereich, der keine der PCIe-Steckplätze verbraucht.

Anschlüsse

Vorderseite: 1x USB 3.2 G1 (5 Gbit/s) Port, 1x USB 2.0 Port (auch für XCC Local Management), Externer Diagnoseport, optionaler VGA-Port.
Rückseite: 3x USB 3.2 G1 (5 Gbit/s) Ports, 1x VGA-Videoanschluss, 1x RJ-45 1GbE-Systemmanagement-Port für XCC-Remote-Management. Optional
2. XCC-Remote-Management-Port (wird im OCP-Steckplatz installiert). Optionaler DB-9 COM-Seriell-Port (wird in Steckplatz 3 installiert).
Intern: 1x USB 3.2 G1 (5 Gbit/s) Anschluss für Betriebssystem- oder Lizenzschlüsselzwecke.

Stromversorgung

Bis zu zwei Hot-Swap-Redundanz-AC-Netzteile, 80 PLUS Platinum- oder 80 PLUS Titanium-Zertifizierung. 750 W, 1100 W, 1800 W, 2400 W,
und 2600 W AC, unterstützt 220 V AC. 750 W und 1100 W Optionen unterstützen auch 110V Eingang. Nur in China unterstützen alle Netzteile
Optionen 240 V DC. Ebenfalls erhältlich ist ein 1100W Netzteil mit -48V DC Eingang.

Abmessungen

Breite: 445 mm (17,5 Zoll), Höhe: 87 mm (3,4 Zoll), Tiefe: 766 mm (30,1 Zoll)

Gewicht

Maximum: 38,8 kg (85,5 lb)
